وصف المنتج

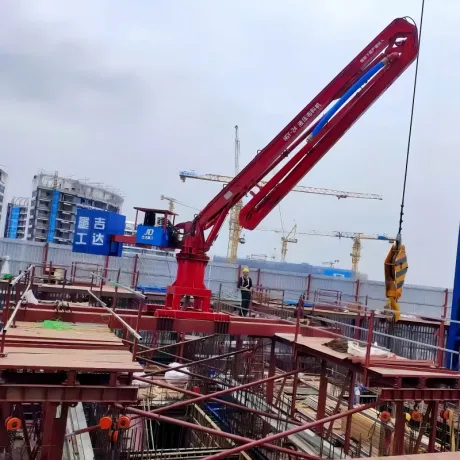

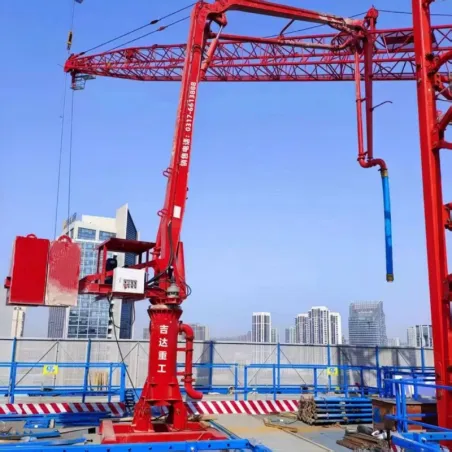

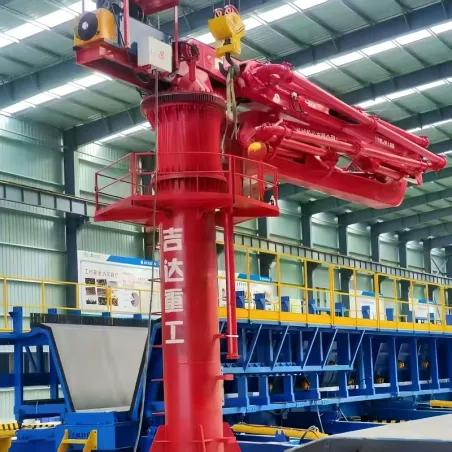

ال طفرة وضع ثابتة للمصعد هو نظام صب الخرسانة ذاتي التسلق هيدروليكيًا، مصمم للإنشاءات الشاهقة. تم تصميم هذه المعدات لتتكامل بسلاسة مع أعمدة المصاعد، وتصعد تلقائيًا طابقًا تلو الآخر جنبًا إلى جنب مع تقدم المبنى، مما يلغي الحاجة إلى الرافعات الخارجية أو إعادة التموضع اليدوي. طفرة وضع ثابتة للمصعد هو نوع خاص من وضع الازدهار مصممة خصيصا للمباني الشاهقة.
الأعلى. الوصول الأفقي 21 / 24 / 28 / 32 / 33 م
ذراع الرافعة الثابتة للمصعد عبارة عن نظام متخصص لمعدات البناء مصمم لوضع الخرسانة في المباني الشاهقة، ويتم دمجه عادةً في عمود المصعد أو قلبه.
1. التكامل الهيكلي:
يتم تثبيت ذراع الرافعة في قلب أو عمود المصعد بالمبنى، مما يزيد من استقراره وموقعه المركزي. وهذا يسمح لذراع الرافعة بالصعود مع نمو المبنى، وذلك باستخدام القلب كهيكل دعم.
2. التنقل العمودي:
يعمل بشكل مشابه للمصعد، مع صاري أو نظام مسار يتيح الحركة العمودية. يمكن إضافة الأقسام بشكل تدريجي لتتناسب مع ارتفاع المبنى، مما يضمن الوصول المستمر إلى الطوابق العليا.
3. وضع الخرسانة:
تعمل ذراع الرافعة، المرتبطة بنظام ضخ الخرسانة، على توزيع الخرسانة بدقة إلى المواقع المطلوبة. غالبًا ما يشتمل على ذراع مفصلية يتم التحكم فيها عن بعد من أجل القدرة على المناورة حول العوائق.
4. الكفاءة في البناء الشاهق:
يلغي الحاجة إلى إعادة التموضع المتكرر للمضخات المثبتة على الشاحنات، والتي تكون ذات وصول محدود. مثالية لناطحات السحاب حيث لا تستطيع المعدات التقليدية الوصول إلى الطوابق العليا.
قدرة الارتفاع: يمكن أن تمتد إلى ارتفاعات قصوى (أكثر من 100 متر) مع ارتفاع المبنى.
الدقة: التثبيت الثابت يقلل من الاهتزاز، ويحسن دقة الوضع.
توفير الوقت/التكلفة: يقلل الاعتماد على الأساليب المعتمدة على الرافعة ويقلل وقت التوقف عن العمل.
كفاءة المساحة: يستخدم عمود المصعد، لتجنب شغل المساحة على مستوى الأرض.
الجدران والألواح الأساسية: صب الخرسانة لأعمدة المصاعد وجدران القص وألواح الأرضيات.
أنظمة صب الخرسانة المتسلقة: تتزامن مع تقدم القوالب أثناء البناء الرأسي.
إرساء زائد عن الحاجة: مؤمن في القلب من خلال وسائل أمان متعددة للفشل.
التصميم المعياري: تم تصنيع أقسام ذراع الرافعة مسبقًا لسهولة التجميع والتفكيك.
أذرع التطويل المثبتة على الشاحنة: يقتصر على 60 مترًا تقريبًا؛ غير مناسبة للهياكل الشاهقة.
الرافعات البرجية + الدلاء: أبطأ وأقل دقة.
مضخات الخط الثابت: تتطلب إعادة تشكيل الأنابيب يدويًا؛ أقل مرونة.
باختصار، تعتبر ذراع الرافعة المثبتة بالمصعد ابتكارًا بالغ الأهمية للبناء الحديث الشاهق، حيث توفر كفاءة ومدى ودقة لا مثيل لها من خلال التكامل المباشر مع القلب الهيكلي للمبنى.
|
نموذج |
HGY17 |
HGY21 |
HGY24 |
HGY28 |
HGY32 |
HGY33 |
||
|
1 |
أفقي (م) |
17 |
21 |
24 |
28 |
32 |
33 |
|
|
2 |
طول الازدهار (م) |
القسم الأول |
6.67 |
7.96 |
9.03 |
10.23 |
14.23 |
8.86 |
|
القسم الثاني |
5.73 |
6.95 |
7.95 |
9.31 |
9.31 |
8.02 |
||
|
القسم الثالث |
4.6 |
6.1 |
7.03 |
8.47 |
8.47 |
8.01 |
||
|
القسم الرابع |
- |
7.85 |
||||||
|
3 |
توضيح أذرع التطويل (°) |
القسم الأول |
0~90 |
0~92 |
||||
|
القسم الثاني |
0 ~ 180 |
0~177 |
||||||
|
القسم الثالث |
0 ~ 180 |
0 ~ 180 |
||||||
|
القسم الرابع |
- |
0~181 |
||||||
|
4 |
زاوية الدوران (°) |
360 |
||||||
|
5 |
الارتفاع الثابت (م) |
22 |
||||||
|
6 |
هيكل البرج (مم) |
750×750 |
||||||
|
7 |
أبعاد أنبوب التسليم (مم) |
Ф125 |
||||||
|
8 |
طول الخرطوم (مم) |
3000 |
3000 |
3000 |
||||
|
9 |
طريقة التشغيل |
التحكم عن بعد بالراديو/الكابل/اللوحة |
||||||
|
10 |
الإخراج (كيلوواط) |
5.5 |
11 |
15 |
||||
|
11 |
الضغط الهيدروليكي (ميغاباسكال) |
20 |
22 |
20 |
23 |
28 |
||
|
12 |
القوة |
380 فولت/50 هرتز |
||||||
